Контрольные гибкие в ПВХ оболочке

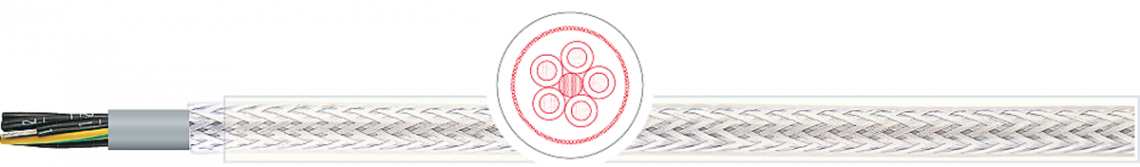

Кабель ÖPVC-JZ/OZ-YCY

для cтационарной прокладки и гибкого применения

01.01.05

Скачать даташит на кабель ÖPVC-JZ/OZ-YCY

Применение

Используется в качестве силового, контрольного и соединительного кабеля в машиностроении, где должна быть обеспечена пересылка сигналов и данных без помех, для постоянной прокладки и гибкого присоединения в свободном движении, без растягивающей нагрузки, без принудительного управления движением. Применяется для прокладки в сухих и влажных помещениях, но не для прокладки в земле. Используется на открытом воздухе с УФ-защитой.

Особенности

  • Испытательное напряжение 4кВ.
  • Устойчив к воздействию кислот, щелочей и некоторых масел.
  • Внутренняя оболочка служит в качестве дополнительной механической защиты и повышает прочность кабеля.
  • Рекомендуется для электромагнитной совместимости (ЭМС).

Конструкция и технические характеристики

проводникмедный гибкий тонкопроволочный
способ скруткипослойный повив жил с оптимальными шагами скрутки.
структура проводникасогл. IEC 60228 кл. 5.
изоляцияПВХ
свойства изоляциисамозатухающая, не распространяет горение согл. IEC 60332-1.
наружная оболочкаПВХ
общий экранмедная луженая оплётка, плотность покрытия около 85 %.
маркировка жилв соотв. DIN VDE 0293 черные жилы с белыми цифрами, G: с зел-желтой жилой
мин. радиус изгиба подвиж.15 x d
мин. радиус изгиба стацион.6 x d
раб. температура подвиж.-15 °C / +70 °C
раб. температура стацион.-40 °C / +80 °C
СертификацияEAC
температура на проводнике+ 70 °C при работе, +150 °C в случае короткого замыкания.
стандартв соотв. с EN 50525-2-51

Электрические характеристики

допустимые токовые нагрузкисогл. DIN VDE, см. таблицу техн. указаний
испытательное напряжение4 кВ
номинальное напряжениеUo/U 300/500 В
сопротивление изоляциине менее 20 M? x км
сопротивление проводникаСогл. IEC 60228 кл. 5.

Примечания

  • Соответствует директиве RoHS.
  • Cоответствует 2014/35/EU CE (Директива о низковольтном оборудовании EC).
  • LBS-свободен/Отсутствие кремнийорганической резины (при производстве).)
  • Возможна поставка кабеля определенного цвета и размера по запросу.

Артикулы для заказа кабеля

Партномер Тип кабеля Конструкция Информация Вес кабеля Вес меди Диаметр Заказ кабеля
1000659 ÖPVC-JZ-YCY 12G0,5 300/500 V, TRANSPARENT 217 139 11,5
1000660 ÖPVC-JZ-YCY 12G0,75 300/500 V, TRANSPARENT 271 177 12,7
1000661 ÖPVC-JZ-YCY 12G1 300/500 V, TRANSPARENT 330 188 13,6
1000662 ÖPVC-JZ-YCY 12G1,5 300/500 V, TRANSPARENT 425 280 15,2
1000663 ÖPVC-JZ-YCY 12G2,5 300/500 V, TRANSPARENT 622 477 18,2
1000665 ÖPVC-JZ-YCY 18G0,5 300/500 V, TRANSPARENT 295 156 13,6
1000666 ÖPVC-JZ-YCY 18G0,75 300/500 V, TRANSPARENT 365 243 14,6
1000667 ÖPVC-JZ-YCY 18G1 300/500 V, TRANSPARENT 444 286 15,5
1000668 ÖPVC-JZ-YCY 18G1,5 300/500 V, TRANSPARENT 565 389 17,5
1000669 ÖPVC-JZ-YCY 18G2,5 300/500 V, TRANSPARENT 958 598 22,4
1000671 ÖPVC-JZ-YCY 25G0,5 300/500 V, TRANSPARENT 384 250 15,3
1000672 ÖPVC-JZ-YCY 25G0,75 300/500 V, TRANSPARENT 480 307 17,3
1000673 ÖPVC-JZ-YCY 25G1 300/500 V, TRANSPARENT 560 389 17,9
1000674 ÖPVC-JZ-YCY 25G1,5 300/500 V, TRANSPARENT 850 535 20,5
1000678 ÖPVC-JZ-YCY 34G1 300/500 V, TRANSPARENT 738 505 20,3
1000681 ÖPVC-JZ-YCY 3G0,5 300/500 V, TRANSPARENT 80 46 7,3
1000682 ÖPVC-JZ-YCY 3G0,75 300/500 V, TRANSPARENT 94 58 7,9
1000683 ÖPVC-JZ-YCY 3G1 300/500 V, TRANSPARENT 110 65 8,2
1000684 ÖPVC-JZ-YCY 3G1,5 300/500 V, TRANSPARENT 145 83 9,0
1000685 ÖPVC-JZ-YCY 3G2,5 300/500 V, TRANSPARENT 197 146 10,5
1000691 ÖPVC-JZ-YCY 4G0,5 300/500 V, TRANSPARENT 95 55 7,9
1000692 ÖPVC-JZ-YCY 4G0,75 300/500 V, TRANSPARENT 115 64 8,4
1000693 ÖPVC-JZ-YCY 4G1 300/500 V, TRANSPARENT 130 78 8,8
1000694 ÖPVC-JZ-YCY 4G1,5 300/500 V, TRANSPARENT 168 100 9,7
1000695 ÖPVC-JZ-YCY 4G10 300/500 V, TRANSPARENT 735 558 19,4
1000697 ÖPVC-JZ-YCY 4G16 300/500 V, TRANSPARENT 1165 804 22,6
1000699 ÖPVC-JZ-YCY 4G2,5 300/500 V, TRANSPARENT 254 167 11,5
1000700 ÖPVC-JZ-YCY 4G25 300/500 V, TRANSPARENT 1720 1310 28,9
1000701 ÖPVC-JZ-YCY 4G35 300/500 V, TRANSPARENT 2120 1610 35,6
1000702 ÖPVC-JZ-YCY 4G4 300/500 V, TRANSPARENT 394 237 13,7
1000705 ÖPVC-JZ-YCY 4G6 300/500 V, TRANSPARENT 485 318 15,8
1000711 ÖPVC-JZ-YCY 5G0,5 300/500 V, TRANSPARENT 111 66 8,4
1000712 ÖPVC-JZ-YCY 5G0,75 300/500 V, TRANSPARENT 136 77 9,1
1000713 ÖPVC-JZ-YCY 5G1 300/500 V, TRANSPARENT 160 89 9,6
1000714 ÖPVC-JZ-YCY 5G1,5 300/500 V, TRANSPARENT 205 125 10,6
1000715 ÖPVC-JZ-YCY 5G10 300/500 V, TRANSPARENT 1105 714 21,8
1000717 ÖPVC-JZ-YCY 5G2,5 300/500 V, TRANSPARENT 302 200 12,5
1000718 ÖPVC-JZ-YCY 5G4 300/500 V, TRANSPARENT 445 280 15,4
1000719 ÖPVC-JZ-YCY 5G6 300/500 V, TRANSPARENT 609 441 17,0
1000720 ÖPVC-JZ-YCY 7G0,5 300/500 V, TRANSPARENT 140 81 9,1
1000722 ÖPVC-JZ-YCY 7G0,75 300/500 V, TRANSPARENT 167 102 9,7
1000723 ÖPVC-JZ-YCY 7G1 300/500 V, TRANSPARENT 194 113 10,4
1000724 ÖPVC-JZ-YCY 7G1,5 300/500 V, TRANSPARENT 266 196 11,4
1000726 ÖPVC-JZ-YCY 7G2,5 300/500 V, TRANSPARENT 395 288 14,0
1000727 ÖPVC-JZ-YCY 7G4 300/500 V, TRANSPARENT 610 388 16,2
1001092 ÖPVC-OZ-YCY 2X0,75 300/500 V, TRANSPARENT 83 46 7,5
1001093 ÖPVC-OZ-YCY 2X0,5 300/500 V, TRANSPARENT 70 41 7,0
1001095 ÖPVC-OZ-YCY 2X1,5 300/500 V, TRANSPARENT 122 65 8,7
1001096 ÖPVC-OZ-YCY 2X1 300/500 V, TRANSPARENT 98 56 7,9
