Гармонизированные гибкие кабели управления

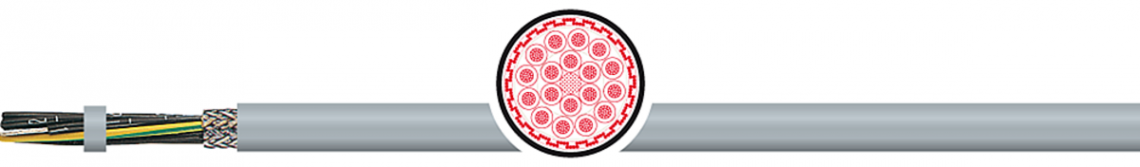

Кабель 2-NORM TRAY-CY TC-ER MTW UL/CSA

согласно норм NFPA 79 2007, для cтационарной прокладки и гибкого применения,

01.02.08

Скачать даташит на кабель 2-NORM TRAY-CY TC-ER MTW UL/CSA

Применение

Кабель управления повышенной маслостойкости для прокладки в кабельных лотках или кабельных каналах, особенно для машин, ориентированных на экспорт. Для средних мех. нагрузок. Для постоянной прокладки и для гибкого присоединения в свободном движении, без растягивающей нагрузки, без прин. управления движением. Применяется в сухих и влажных помещениях (в том числе при наличии смеси воды и масел). TC-ER (Tray Cable - Exposed Run) разрешен для открытой прокладки между кабельным лотком и пром. машинами / устройствами в соотв. NEC 336.10(7)

Особенности

  • Cпециальная внешняя ПВХ-оболочка повышенной маслостойкости устойчива к воздействию кислот и щелочей.
  • Маслостойкий в соотв. UL OIL RES I.
  • Водостойкий в соотв. сUL wet approval 75°C.
  • Соответствие нормам UL/CSA до 600 В или 1кВ разрешает параллельную прокладку этого кабеля с др.кабелями ном напряжением до 600 В или 1000В соответственно.
  • Одобрен TC-ER (Tray Cable - Exposed Run) Совместим со станками согл. UL MTW(Machine Tool Wire).

Конструкция и технические характеристики

проводникмедный многопроволочный
способ скруткипослойный повив жил
структура проводникасогл. согл. IEC 60228 кл. 5, UL 83 cтандарт
изоляцияПВХ
свойства изоляциине распространяет горение, согл. IEC 60332-1, IEC 60332-3A и UL категория FT4/IEEE
наружная оболочкаПВХ
общий экранмедная луженая оплетка, плотность покрытия ок. 85%
контактная защитафольга из полиэстера
маркировка жилсог.DIN VDE 0293 черные жилы с белыми цифрами, от 3 жил-с зел/желтой жилой
маслостойкостьUL 1277 и UL 1063 (маслостойкий согл. UL OIL RES I и водостойкий , UL 75 °C)
мин. радиус изгиба подвиж.20 x d
мин. радиус изгиба стацион.6 x d
раб. температура подвиж.-5 °C / +90 °C
раб. температура стацион.-40 °C / +90 °C
СертификацияEAC
нормыUL в соотв UL1277 и 1063 - UL/CSA согл. UL 10012 и 2587
стандартUL 1277, UL 1063 (MTW), NEC 336.10 (7) class1, Div. 2 в соотв. NEC Art. 336, 392, 501

Электрические характеристики

испытательное напряжение6 кВ
номинальное напряжение600 В (TC и MTW), 1000 В (WTTC & AWM), IEC: 0,6/1 кВ
сопротивление проводникасогл. IEC 60228 кл. 5

Примечания

  • Соответствует директиве RoHS.
  • Соответствует директиве 2014/35/EU (Директива о низковольтном оборудовании EC).
  • Согласно UL1277+1063 & UL/CSA признан согл. UL Style 10012+2587
  • Соответствует нормам NFPA 79 2007 и NEC 336.10 (7) Class1,Div.2 в соотв. NEC National Electric CodeArt. 336, 392, 501

Артикулы для заказа кабеля

Партномер Тип кабеля Конструкция Информация Вес кабеля Вес меди Диаметр Заказ кабеля
1004180 2-NORM TRAY-CY TC-ER MTW UL/CSA 4G1,5 (AWG16) 0,6/1 KV, GRAU RAL 7001 177 90,2 10,5
1004183 2-NORM TRAY-CY TC-ER MTW UL/CSA 7G1,5 (AWG16) 0,6/1 KV, GRAU RAL 7001 278 142,7 12,4
1004189 2-NORM TRAY-CY TC-ER MTW UL/CSA 4G2,5 (AWG14) 0,6/1 KV, GRAU RAL 7001 228 133 11,4
1004195 2-NORM TRAY-CY TC-ER MTW UL/CSA 4G4 (AWG12) 0,6/1 KV, GRAU RAL 7001 350 211,2 13,0
1004198 2-NORM TRAY-CY TC-ER MTW UL/CSA 4G6 (AWG10) 0,6/1 KV, GRAU RAL 7001 450 296,4 15,3
1004200 2-NORM TRAY-CY TC-ER MTW UL/CSA 4G10 (AWG8) 0,6/1 KV, GRAU RAL 7001 718 474,6 19,4
1004202 2-NORM TRAY-CY TC-ER MTW UL/CSA 4G16 (AWG6) 0,6/1 KV, GRAU RAL 7001 1162 756,5 24,6
1004204 2-NORM TRAY-CY TC-ER MTW UL/CSA 4G25 (AWG4) 0,6/1 KV, GRAU RAL 7001 1616 1128,2 28,1
