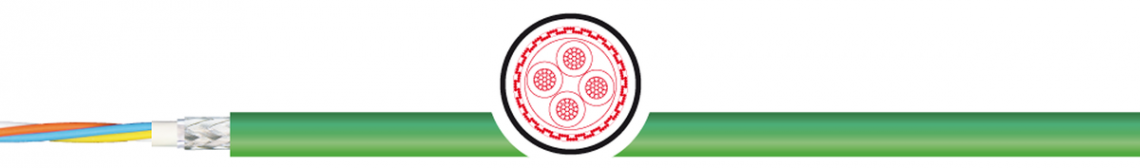

Кабель PROFINET Cat.5e UL/CSA (Typ C)

- особо гибкие -

для особо гибкого применения

03.15.01.02

Применение

кабель для передачи данных, а также цифровых и аналоговых сигналов в про- мышленной системе PROFINET, Industrial Ethernet и сетевых приложений ICT. Для особо гибкого применения (напр букруемые цепи, роботы, конвейерные системы, станки, автоматизированные производственные системы итд) в тяжелых промышленных условиях.

Стандарт согл техн. требований Profinet.& согл требованиям, предьявляемых к пром вторичной & третичной подсистеме кабельной сети: EN 50173, ISO/IEC 11801, TIA/EIA 568, TSB36, EN 50288, IEC 61156-5/-6

Особенности

  • низкий уровень адгезии
  • в значит. степени устойчивы к жирам, охлаждающей жидкости, смазывающим в-вам
  • маслостойкость: в PUR и PVC согл. DIN EN 60811-2-1(ПВХ- только минерал.масла)
  • стойкость к ультрафиолетовым лучам
  • экран обеспечивает оптимальную ЭМС совместимость
  • 2 пары: 10/100 Mбит/с для Industrial Ethernet
  • HF-характеристики передачи данных Cat.5e согл IEC 61156-5 (AWG22)
  • скорости передачи данных ограничены макс. каб. длинами:
    Type C: 100Mбит/с - 85м // TORSION: 55м

Конструкция и технические характеристики

проводникмедный лужен многопровол (7-ми провол) соотв. медн 19ти провол)
структура проводника7- ми проволочный или 19-ти проволочн
изоляцияполиолефин или вспененный полиолефин
свойства изоляцииPVC CMG: согл IEC 60332-3-24(Kat.C), FT 4 / PUR: согл IEC 60332-1-2 /?? PUR CMX: согл IEC 60332-1-2, VW-1 | PUR AWM: Horizontal Flame (UL2556)
наружная оболочкаПВХ или PUR
общая скрутка4 жилы скруч в четверку, HYBRID-версия: жилы управ
длина путимакс. 10 м (TL)
количество изгибовPUR: >3 Mлн. ПВХ: >1 Mлн
маркировка жилбелый,желтый - голубой, оранж
мин. радиус изгиба подвиж.7,5 x d < 3mTL* | 15 x d ? 3mTL*
мин. радиус изгиба стацион.5 x d
раб. температура подвиж.ПВХ: -10 °C / +70 °C, PUR: -30 °C/ +70 °C
раб. температура стацион.-40 °C / +80 °C
СертификацияEAC
скоростьперемещения: 4 м/с
скорость передачидо 100 Mбит/с
угол крученияTORSION: ± 180°/m
ускорениемакс. 5м/с? | TORSION: макс. 10 м/с?
экранSF/UTP: Медн луж. оплетка поверх алюм- лам фольги метал стороной наружу, покрытие 100% / Profinet Torsion S/UTP: Медная луженая оплетка
нормысм. таблицу конструкций

Электрические характеристики

ёмкостьном. 48 нФ/км
волновое сопротивление100 ? ± 15 ?
номинальное напряжение125 В (не для высокого напряжения)
сопротивление шлейфа110,8 ? x км

Примечания

    < li>Соответствует директиве RoHS // LABS-свободен/ отсутствие кремнийорганической резины (при производстве) < li>Соответствует директиве 2014/35/EU (Директива о низковольтном оборудовании EC). < li>FRNC: не распространяет горение, не вызывает коррозию. Oтсутствие галогенов
  • FC-Tип /fast-connect/- конструкция кабеля для быстрого соединения
  • IDC - Insulation Displacement Connector, соединитель, построен по принципу смещения изоляции

Артикулы для заказа кабеля

Партномер Тип кабеля Информация Вес кабеля Вес меди Диаметр Размер Заказ кабеля
2003735 PROFINET TRAILING FC SK-C-PVC UL/CSA GRÜN, cULus CMG 70 33 6,5 2X2XAWG22/19
2003736 PROFINET TRAILING FC IDC SK-C-PVC UL/CSA GRÜN, cULus CMG 70 33 6,5 2X2XAWG22/7
2003737 PROFINET TRAILING FC SK-C-PUR FRNC UL/CSA GRÜN, cULus CMX 68 33 6,5 2X2XAWG22/19
2003738 PROFINET TRAILING FC IDC SK-C-PUR FRNC UL/CSA GRÜN, cULus CMX 68 33 6,5 2X2XAWG22/7
2003739 PROFINET TORSION 3D-C-PUR FRNC UL/CSA GRÜN, cURus AWM 54 33 6,5 2X2XAWG22/19
2003740 PROFINET FESTOON FC IDC HF-C-PVC UL/CSA GRÜN, cULus CMG 54 33 6,5 2X2XAWG22/7
