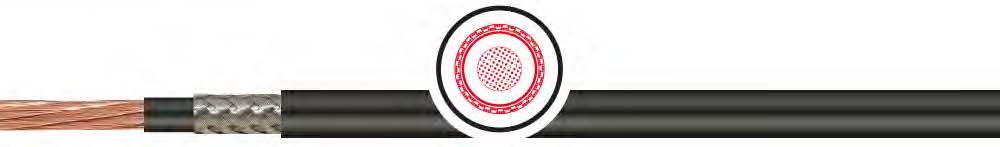

Кабель KAWEFLEX® 5278 SC SK-C-PVC 0,6/1kV EMV UL/CSA
для нормальных требований
особо гибкий - для буксируемых цепей
05.02.01.06
Применение
Oдножильный экранированный моторный соединительный кабель с двойной изоляцией для особо гибких применений (напр. буксируемые цепи, роботы, погрузочно-разгрузочкая техника, конвейерные системы, станки, автоматизированные производственные системы итд) для нормальных требований. Для использования в сухих, влажных и мокрых средах, а также на открытом воздухе.
В случаях ограниченного пространства и требований очень малых радиусов изгиба,эти одножильные особо гибкие кабели могут заменить многожильные.
Особенности
- соответствует нормам UL/CSA
- имеет низкий уровень адгезии, не содержит силикона
- устойчивость к УФ излучению. (версия в черной оболочке)
- маслостойкий в соотв. DIN EN 60811-404 (только мин.масла),EN 50290-2-22 TM54
- устойчив к жирам, охлаждающим жидкостям, к смазочн матер.
- рекомендован для EMC (электромагниткой совместимости)
- согласно одобрения UL/CSA до 1000 В разрешена параллельная прокладка с кабелями идентичного напряжения.
Конструкция и технические характеристики
| проводник | медный многопроволочный |
| структура проводника | особо гибкий в соотв. IEC 60228 кл.6 |
| изоляция | ПВХ |
| свойства изоляции | самозатухающая и не распростр. горение EN 60332-1, UL: VW1; CSA: FT1 |
| наружная оболочка | ПВХ |
| количество изгибов | > 3 Млн.- 5 Млн. |
| маркировка жил | черый |
| маслостойкость | согл. ISO 6722, EN 60811-404 (только минер. масла) EN 50290-2-22 TM54 |
| мин. радиус изгиба подвиж. | 10 x d |
| мин. радиус изгиба стацион. | 5 x d |
| раб. температура подвиж. | -5 °C / +90 °C |
| раб. температура стацион. | 40 °C / +90 °C |
| скорость | макс. 120 м/мин. |
| ускорение | макс. 20 м/с² |
| экран | медная луженая оплетка, плотность покрытия ок. 85% |
| одобрения | UL/CSA - cURus 1.000 В, 90°C, |
| длина траверса | макс. 25 м (TL) |
Электрические характеристики
| испытательное напряжение | 4 кВ |
| номинальное напряжение | Uo/U 600/1000 В, UL & CSA: 1000 B |
| сопротивление проводника | при +20 °C согл. IEC 60228 кл.6 |
Примечания
- Соответствует RoHS
- Cоответствует 2014/35/EU-Директиве ("Директива по низкому напряжени") EC
- Возможна поставка кабеля определенного диаметра, цвета и размера по запросу
Артикулы для заказа кабеля
| Партномер | Тип кабеля | Конструкция | Информация | Вес кабеля | Вес меди | Диаметр | Заказ кабеля |
|---|---|---|---|---|---|---|---|
| 1505636 | 1 X 1,5 (AW G 16) | 56 | 31 | 5,1 | |||
| 1505637 | 1 X 2,5 (AW G 14) | 63 | 38 | 5,1 | |||
| 1505638 | 1 X 4 (AW G 12) | 81 | 57 | 5,8 | |||
| 1505639 | 1 X 6 (AW G 10) | 111 | 79 | 6,7 | |||
| 1505640 | 1 X 10 (AW G 8) | 170 | 125 | 8,3 | |||
| 1505641 | 1 X 16 (AW G 6) | 245 | 194 | 9,6 | |||
| 1505642 | 1 X 25 (AW G 4) | 356 | 287 | 11,4 | |||
| 1505643 | 1 X 35 (AW G 2) | 502 | 407 | 13,6 | |||
| 1505644 | 1 X 50 (AW G 1) | 721 | 561 | 16,3 | |||
| 1505645 | 1 X 70 (AW G 2/0) | 957 | 771 | 18,6 | |||
| 1505646 | 1 X 95 (AW G 3/0) | 1.205,0 | 1.013,0 | 20 | |||
| 1505647 | 1 X 120 (AW G 4/0) | 1.443,0 | 1.261,0 | 21,3 | |||
| 1505648 | 1 X 150 (250M C M) | 1.805,0 | 1.566,0 | 23,9 | |||
| 1505649 | 1 X 185 (350M C M) | 2.233,0 | 1.919,0 | 26,5 | |||
| 1505650 | 1 X 240 (450M C M) | 2.881,0 | 2.512,0 | 30,2 | |||
| 1505651 | 1 X 300 (550M C M) | 3.492,0 | 3.104,0 | 32,6 |
