Полихлоропреновые контрольные кабели с грузонесущим тросом

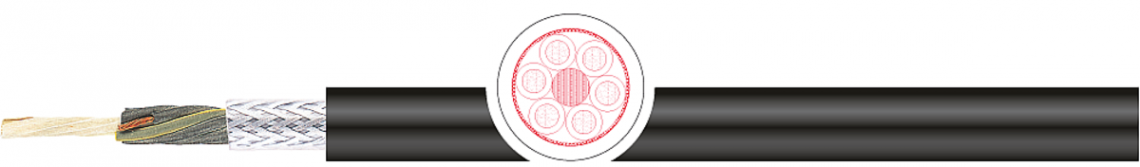

Кабель STCN (EMV)

06.08.03

Применение

Контрольный кабель управления используется в лифтах, кранах, подъемном оборудовании, устройствах, станках, для прокладки в кабеленесущих цепях. А также как измерительный и сигнальный кабель для прокладки в сухих, влажных и сырых помещениях, а также для наружного использования.

Особенности

  • Центральный грузонесущий трос обладает высокой прочностью на разрыв.
  • LBS-свободен/Отсутствие кремнийорганической резины (при производстве).

Конструкция и технические характеристики

проводникмедный многопроволочный
способ скруткипослойный повив жил вокруг несущего троса
структура проводникасогл. DIN VDE 0295 кл. 6 и IEC 60228 кл. 6
изоляциярезиновый компаунд
свойства изоляциисамозатухающая, не распространяет горение согласно IEC 60332-1-2
наружная оболочкаспециальный резиновый компаунд
общий экранмедная луженая оплетка, плотностью ок. 80%
высота подвесамакс. 80 м
маркировка жилсогл. VDE 0293-308 до 5 жил: цветная маркировка, более 6 жил: черные жилы с белой цифровой маркировкой, с зел-желтой жилой
маркировка кабеляда
маслостойкостьсогласно EN 60811-2-1
мин. радиус изгиба подвиж.10 x d
мин. радиус изгиба стацион.10 x d
поддерживающий элементтрос из текстильных волокон
раб. температура подвиж.-25 °C / +80 °C
раб. температура стацион.-40 °C / +80 °C
СертификацияEAC
температура на проводнике+80 °C
стандартв соотв. DIN VDE 0250

Электрические характеристики

испытательное напряжение3 кВ
номинальное напряжениеUo/U: 300/500 В
сопротивление проводникасогл. DIN VDE, см. таблицу техн. указаний.

Примечания

  • Соответствует директиве RoHS.
  • Соответствует директиве 2014/35/EU (Директива о низковольтном оборудовании EC)
  • Возможна поставка кабеля определенного цвета и размера по запросу.
  • Информация об аксессуарах в каталоге каб.аксессуаров стр 15.35.

Артикулы для заказа кабеля

Партномер Тип кабеля Информация Вес кабеля Вес меди Диаметр Размер Заказ кабеля
3000166 STCN-JB CR-STEUERLTG. M. TRAGORGAN 161 74 10,5 4X1
3000169 STCN-OZ SW, CR-STEUERLTG.M.TRAGORGAN 189 81 12,2 6X0,75
3000170 STCN-OZ BLAU,CR-STEUERLTG.M.TRAGORGAN 189 81 12,2 6X0,75
3000172 STCN-OB GELB,CR-STEUERLTG.M.TRAGORGAN 430 126 15,0 6X1,5
3000173 STCN-JZ CR-STEUERLTG. M. TRAGORGAN 267 130 13,7 7X1
