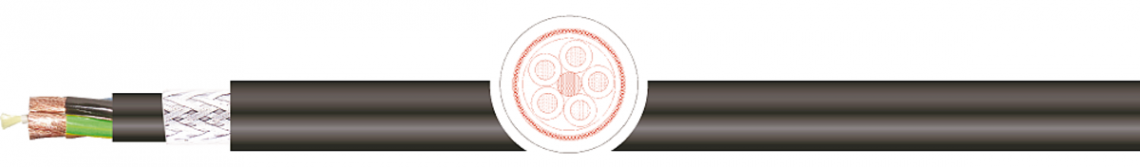

Кабель FESTOONFLEX C-PUR-HF

06.12.02

Применение

Используется в качестве силового контрольного кабеля, для особо тяжелых механических нагрузок, где кабель подвергается при эксплуатации сильным прогибам, для подключения передвижных механизмов, в кабельных тележках, буксируемых цепях, в станочных системах. Применяется для прокладки в сухих, мокрых, помещениях и под открытым небом.

Особенности

  • LBS-свободен/Отсутствие кремнийорганической резины (при производстве)
  • Отсутствие галогенов
  • Доступны конструкции FESTOONFLEX PUR-HF с экранирован. парами, см. табл. констр.
  • Возможна поставка кабеля устойчивого к буровым жидкостям IEC 61892-4D (1)
  • Возможна поставка варианта для постоянной прокладки в промышленных водах на глубине до 50 м по запросу.(1)
  • (1) При заказе уточняйте соответствие кабеля данным условиям.

Конструкция и технические характеристики

проводникмедный многопроволочный
способ скруткипослойный повив жил
структура проводникасогл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5.
изоляцияна базе полиэстера
свойства изоляциине распространяет горение IEC 60332-2-1
наружная оболочкаPUR
общий экранлуженая медная оплетка, плотность покрытия ок.85%
контактная защитаобмотка из полиэтилентерефталатной пленки PETP
маркировка жилсогл. VDE 0293-308 до 5 жил: цветная маркировка, более 6 жил: белые жилы с черными цифрами, с или без зел-желтой жилы.
маркировка кабеляда
маслостойкостьcогласно EN 60811-2-1
мин. радиус изгиба подвиж.6 х d.
мин. радиус изгиба стацион.6 х d
поддерживающий элементцентральный элемент на базе текстиля (для многож. каб)
раб. температура подвиж.-40 °C / +90 °C
раб. температура стацион.-50 °C / +90 °C
СертификацияEAC
температура на проводнике+90 °C
стандартна базе DIN VDE 0250

Электрические характеристики

допустимые токовые нагрузкисогл. DIN VDE, см. табл. Техн. указаний, столбец D
испытательное напряжение2,5 кВ
номинальное напряжениеUo/U: 0,6/1 кВ

Примечания

  • Соответствует директиве RoHS.
  • Соответствует директиве 2014/35/EU (Директива о низковольтном оборудовании EC).
  • Скорость барабана и, соответственно, намотки-до 240 м/мин.
  • Длительная динамическая нагрузка при растяжении макс. 25 Н/мм?.
  • Возможна поставка кабеля определенного цвета и размера по запросу.

Артикулы для заказа кабеля

Партномер Тип кабеля Информация Вес кабеля Вес меди Диаметр Размер Заказ кабеля
3002228 FESTOONFLEX C-PUR-HF -O 0,6/1 KV, GESCHIRMT 1030 998 18,9 - 20,1 1X95
3002236 FESTOONFLEX C-PUR-HF -O 0,6/1 KV, GESCHIRMT 810 747 17,0 - 18,3 1X70
3002243 FESTOONFLEX C-PUR-HF -O 0,6/1 KV, GESCHIRMT 1320 1306 21,4 - 22,8 1X120
3002244 FESTOONFLEX C-PUR-HF -O 0,6/1 KV, GESCHIRMT 2000 1903 25,5 - 27,2 1X185
3002245 FESTOONFLEX C-PUR-HF -J 0,6/1 KV, GESCHIRMT 330 221 13,6 - 14,7 4X4
3002247 FESTOONFLEX C-PUR-HF -J 0,6/1 KV, GESCHIRMT 250 157 12,1 - 13,2 4X2,5
3002248 FESTOONFLEX C-PUR-HF -J 0,6/1 KV, GESCHIRMT 280 190 12,8 - 14,0 5X2,5
3002249 FESTOONFLEX C-PUR-HF -O 0,6/1 KV, GESCHIRMT 330 310 10,3 - 11,5 1X25
3002252 FESTOONFLEX C-PUR-HF -O 0,6/1 KV, GESCHIRMT 610 550 15,4 - 16,6 1X50
3002253 FESTOONFLEX C-PUR-HF -J 0,6/1 KV, GESCHIRMT 420 300 15,1 - 16,3 4X6
3002254 FESTOONFLEX C-PUR-HF -O 0,6/1 KV, GESCHIRMT 430 406 12,3 - 13,5 1X35
3002262 FESTOONFLEX C-PUR-HF -J 0,6/1 KV, GESCHIRMT 650 621 17,5 - 18,8 18X2,5
3002264 FESTOONFLEX C-PUR-HF -J 0,6/1 KV, GESCHIRMT 1370 1050 24,5 - 26,2 4X25
3002265 FESTOONFLEX C-PUR-HF -J 0,6/1 KV, GESCHIRMT 220 192 10,9 - 12,1 7X1,5
3002270 FESTOONFLEX C-PUR-HF -J 0,6/1 KV, GESCHIRMT 530 370 17,4 - 18,6 12X2,5
3002271 FESTOONFLEX C-PUR-HF -J 0,6/1 KV, GESCHIRMT 2550 2124 35,1 - 37,6 4X50
3002284 FESTOONFLEX C-PUR-HF -J 0,6/1 KV, GESCHIRMT 350 250 15,0 - 16,2 12X1,5
3002285 FESTOONFLEX C-PUR-HF -J 0,6/1 KV, GESCHIRMT 420 341 15,0 - 16,2 18X1,5
3002288 FESTOONFLEX C-PUR-HF -J 0,6/1 KV, GESCHIRMT 1880 1444 29,6 - 31,6 4X35
3002290 FESTOONFLEX C-PUR-HF -J 0,6/1 KV, GESCHIRMT 640 454 18,4 - 19,6 4X10
3003010 FESTOONFLEX C-PUR-HF -O 0,6/1 KV, GESCHIRMT 1650 1613 23,1 - 24,5 1X150
3003297 FESTOONFLEX C-PUR-HF -J 0,6/1 KV, GESCHIRMT 940 694 21,2 - 22,5 4X16
