Безгалогенные провода

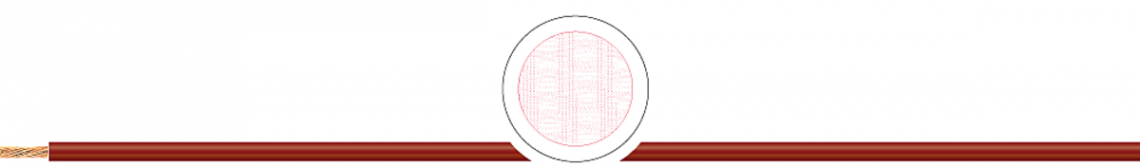

Кабель LIHvz, H05Z-K, H07Z-K

для cтационарной прокладки и гибкого применения

09.03.01

Скачать даташит на кабель LIHvz, H05Z-K, H07Z-K

Применение

LIHvz безгалогенный провод, используется для соединения электронных деталей в приборах и телекоммуникационных системах. H05Z-K и H07Z-K не содержит галогенов, безвреден для окружающей среды, применяется для внутреннего электромонтажа устройств, в защищенной проводке и в осветительных приборах, в трубах, на и под штукатуркой, в сигнальных установках.

Особенности

  • Устойчив к воздействию кислот, щелочей и некотырых масел.
  • Внешняя оболочка кабеля не содержит галогенов, не распространяет горение.
  • Не для прямой прокладки на платформах, в лотках и поддонах (исключение- использование при выравнивании потенциалов)
  • Возможна поставка кабеля всех стандартных цветов.

Конструкция и технические характеристики

проводникмноговпроволочный LiHvz: медный луженый, H05Z- K,H07Z -K: медный
структура проводникасогл. IEC 60228 кл. 5
изоляцияспециальный безгалогенный компаунд
свойства изоляциисамозатухающая, не распространяет горение согл. IEC 60332-1-2
маркировка жилразные цвета
мин. радиус изгиба подвиж.15 x d
мин. радиус изгиба стацион.4 x d
плотность дымасогл IEC 61034
раб. температура стацион.-30 °C / +90 °C
СертификацияEAC
нормыH05Z-K и H07Z-K: HAR
стандартLiHvz на базе VDE0812, H05Z-K и H07Z-K согл. EN 50525-3-41

Электрические характеристики

допустимые токовые нагрузкисогл. DIN VDE, см. таблицу техн. указаний
испытательное напряжениеLiHvz: 1,2 кВ (0,14мм?) 2,5 кВ (0,25мм?) H05Z-K: 2 кВ, H07Z-K: 2,5 кВ
номинальное напряжениеH05Z-K: 300/500 В, H07Z-K: 450/750 В рабочее напряжение LiHvz 500 В (0,14мм?), 900 В (0,25мм?)
сопротивление проводникапри +20 °C LiHvz согл. VDE 0812, H05Z-K и H07Z-K согл. IEC 60228.

Примечания

  • Соответствует директиве RoHS
  • Cоответствует 2014/35/EU CE (Директива о низковольтном оборудовании EC).
  • Возможна поставка кабеля определенного цвета и размера по запросу.

Артикулы для заказа кабеля

Партномер Тип кабеля Конструкция Информация Вес кабеля Вес меди Диаметр Заказ кабеля
4000825 H05Z-K 1X1 DUNKELBLAU, HALOGENFREI 14 9,6 2,4 - 2,9
5000422 H07Z-K 1X6 HELLBLAU, HALOGENFREI 65 58 4,4 - 5,5
5000478 H07Z-K 1X6 GELB, HALOGENFREI 65 58 4,4 - 5,5
5000479 H07Z-K 1X6 WEISS, HALOGENFREI 65 58 4,4 - 5,5
5001084 H07Z-K 1X6 GRAU, HALOGENFREI 65 58 4,4 - 5,5
5001173 H07Z-K 1X6 BRAUN, HALOGENFREI 65 58 4,4 - 5,5
5001303 H07Z-K 1X4 DUNKELBLAU RAL 5010, HALOGENFREI 46 39 3,9 - 4,9
500390 H07Z-K 1X10 GRÜNGELB, HALOGENFREI 111 96 5,7 - 7,1
500392 H07Z-K 1X1,5 GRAU, HALOGENFREI 20 14,4 2,8 - 3,5
500393 H05Z-K 1X1 WEISS, HALOGENFREI 14 9,6 2,4 - 2,9
500395 H07Z-K 1X2,5 GRAU, HALOGENFREI 32 24 3,4 - 4,3
500396 H07Z-K 1X2,5 ROT, HALOGENFREI 32 24 3,4 - 4,3
500397 H07Z-K 1X2,5 SCHWARZ, HALOGENFREI 32 24 3,4 - 4,3
500446 H07Z-K 1X1,5 WEISS, HALOGENFREI 20 14,4 2,8 - 3,5
500540 H07Z-K 1X16 SCHWARZ, HALOGENFREI 166 154 6,7 - 8,4
500541 H07Z-K 1X25 GRÜNGELB, HALOGENFREI 255 240 8,4 - 10,6
500544 H07Z-K 1X1,5 SCHWARZ, HALOGENFREI 20 14,4 2,8 - 3,5
500612 H07Z-K 1X35 GRÜNGELB, HALOGENFREI 348 336 9,7 - 12,1
500613 H07Z-K 1X35 SCHWARZ, HALOGENFREI 348 336 9,7 - 12,1
500614 H07Z-K 1X50 SCHWARZ, HALOGENFREI 501 480 11,5 - 14,4
500615 H07Z-K 1X70 SCHWARZ, HALOGENFREI 685 672 13,2 - 16,6
500616 H07Z-K 1X95 SCHWARZ, HALOGENFREI 925 912 15,1 - 18,8
500617 H07Z-K 1X25 SCHWARZ, HALOGENFREI 255 240 8,4 - 10,6
500630 H07Z-K 1X2,5 DUNKELBLAU, HALOGENFREI 32 24 3,4 - 4,3
500635 H07Z-K 1X10 DUNKELBLAU RAL 5010, HALOGENFREI 111 96 5,7 - 7,1
501769 H07Z-K 1X25 HELLBLAU, ADERLTG, HALOGENFREI 255 240 8,4 - 10,6
501808 H07Z-K 1X4 GRAU, HALOGENFREI 46 39 3,9 - 4,9
501995 H07Z-K 1X1,5 ORANGE, HALOGENFREI 20 14,4 2,8 - 3,5
501998 H07Z-K 1X10 SCHWARZ, HALOGENFREI 111 96 5,7 - 7,1
502340 H07Z-K 1X16 GRÜNGELB, HALOGENFREI 166 154 6,7 - 8,4
502341 H07Z-K 1X6 GRÜNGELB, HALOGENFREI 65 58 4,4 - 5,5
502342 H07Z-K 1X2,5 GRÜNGELB, HALOGENFREI 32 24 3,4 - 4,3
502452 H07Z-K 1X35 HELLBLAU, HALOGENFREI 348 336 9,7 - 12,1
502467 H07Z-K 1X1,5 GRÜNGELB, HALOGENFREI 20 14,4 2,8 - 3,5
502468 H07Z-K 1X1,5 BRAUN, HALOGENFREI 20 14,4 2,8 - 3,5
502480 H05Z-K 1X1 ORANGE, HALOGENFREI 14 9,6 2,4 - 2,9
502508 H07Z-K 1X1,5 GELB, HALOGENFREI 20 14,4 2,8 - 3,5
502517 H07Z-K 1X2,5 HELLBLAU, HALOGENFREI 32 24 3,4 - 4,3
502528 H07Z-K 1X240 SCHWARZ, HALOGENFREI 2346 2304 23,5 - 29,4
502534 H07Z-K 1X120 SCHWARZ, HALOGENFREI 1172 1152 16,7 - 20,9
502535 H07Z-K 1X150 SCHWARZ, HALOGENFREI 1465 1440 18,6 - 23,3
502536 H07Z-K 1X185 SCHWARZ, HALOGENFREI 1820 1776 20,6 - 25,8
502611 H05Z-K 1X1 GELB, HALOGENFREI 14 9,6 2,4 - 2,9
502628 H07Z-K 1X1,5 VIOLETT, HALOGENFREI 20 14,4 2,8 - 3,5
502637 H05Z-K 1X1 HELLBLAU, HALOGENFREI 14 9,6 2,4 - 2,9
502638 H05Z-K 1X1 ROT, HALOGENFREI 14 9,6 2,4 - 2,9
502656 H07Z-K 1X2,5 VIOLETT, HALOGENFREI 32 24 3,4 - 4,3
502664 H07Z-K 1X10 HELLBLAU, HALOGENFREI 111 96 5,7 - 7,1
503036 H07Z-K 1X2,5 BRAUN, HALOGENFREI 32 24 3,4 - 4,3
503037 H07Z-K 1X4 SCHWARZ, HALOGENFREI 46 39 3,9 - 4,9
503062 H07Z-K 1X6 SCHWARZ, HALOGENFREI 65 58 4,4 - 5,5
503124 H05Z-K 1X1 GRAU, HALOGENFREI 14 9,6 2,4 - 2,9
503128 H05Z-K 1X0,5 SCHWARZ, HALOGENFREI 9 4,8 2,1 - 2,6
503136 H05Z-K 1X1 GRÜNGELB, HALOGENFREI 14 9,6 2,4 - 2,9
503137 H05Z-K 1X1 VIOLETT, HALOGENFREI 14 9,6 2,4 - 2,9
503143 H05Z-K 1X0,5 BRAUN, HALOGENFREI 9 4,8 2,1 - 2,6
503229 H05Z-K 1X1 BRAUN, HALOGENFREI 14 9,6 2,4 - 2,9
503230 H07Z-K 1X4 GRÜNGELB, HALOGENFREI 46 39 3,9 - 4,9
503252 H05Z-K 1X0,5 DUNKELBLAU, HALOGENFREI 9 4,8 2,1 - 2,6
503253 H05Z-K 1X0,75 ROT, HALOGENFREI 11 7,2 2,2 - 2,8
503254 H05Z-K 1X0,75 DUNKELBLAU, HALOGENFREI 11 7,2 2,2 - 2,8
503257 H05Z-K 1X0,5 ROT, HALOGENFREI 9 4,8 2,1 - 2,6
503315 H05Z-K 1X0,75 GRAU, HALOGENFREI 11 7,2 2,2 - 2,8
503329 H05Z-K 1X0,75 WEISS, HALOGENFREI 11 7,2 2,2 - 2,8
503330 H07Z-K 1X4 HELLBLAU, HALOGENFREI 46 39 3,9 - 4,9
503459 H05Z-K 1X0,5 HELLBLAU, HALOGENFREI 9 4,8 2,1 - 2,6
503460 H05Z-K 1X0,5 ORANGE, HALOGENFREI 9 4,8 2,1 - 2,6
503673 H05Z-K 1X0,5 WEISS, HALOGENFREI 9 4,8 2,1 - 2,6
503954 H05Z-K 1X0,5 GRÜNGELB, HALOGENFREI 9 4,8 2,1 - 2,6
503965 H07Z-K 1X120 GRÜNGELB, HALOGENFREI 1172 1152 16,7 - 20,9
503966 H07Z-K 1X150 GRÜNGELB, HALOGENFREI 1465 1440 18,6 - 23,3
503967 H07Z-K 1X185 GRÜNGELB, HALOGENFREI 1820 1776 20,6 - 25,8
503968 H07Z-K 1X240 GRÜNGELB, HALOGENFREI 2346 2304 23,5 - 29,4
506323 H05Z-K 1X1 SCHWARZ, HALOGENFREI 14 9,6 2,4 - 2,9
506327 H07Z-K 1X70 GRÜNGELB, HALOGENFREI 685 672 13,2 - 16,6
506328 H07Z-K 1X1,5 HELLBLAU, HALOGENFREI 20 14,4 2,8 - 3,5
506344 H07Z-K 1X4 ROT, HALOGENFREI 46 39 3,9 - 4,9
506444 H07Z-K 1X1,5 DUNKELBLAU, HALOGENFREI 20 14,4 2,8 - 3,5
506524 H05Z-K 1X0,75 HELLBLAU, HALOGENFREI 11 7,2 2,2 - 2,8
506525 H05Z-K 1X0,75 SCHWARZ, HALOGENFREI 11 7,2 2,2 - 2,8
506528 H07Z-K 1X4 BRAUN, HALOGENFREI 46 39 3,9 - 4,9
506563 H05Z-K 1X0,75 BRAUN, HALOGENFREI 11 7,2 2,2 - 2,8
506614 H07Z-K 1X6 ROT, HALOGENFREI 65 58 4,4 - 5,5
506616 H07Z-K 1X10 ROT, HALOGENFREI 111 96 5,7 - 7,1
506628 H07Z-K 1X1,5 ROT, HALOGENFREI 20 14,4 2,8 - 3,5
506643 H07Z-K 1X50 HELLBLAU, HALOGENFREI 501 480 11,5 - 14,4
506661 H05Z-K 1X0,75 GRÜNGELB, HALOGENFREI 11 7,2 2,2 - 2,8
506777 H07Z-K 1X50 GRÜNGELB, HALOGENFREI 501 480 11,5 - 14,4
506808 H07Z-K 1X95 GRÜNGELB, HALOGENFREI 925 912 15,1 - 18,8
507191 H07Z-K 1X16 HELLBLAU, HALOGENFREI 166 154 6,7 - 8,4
507286 H05Z-K 1X0,75 VIOLETT, HALOGENFREI 11 7,2 2,2 - 2,8
507329 H07Z-K 1X2,5 WEISS, HALOGENFREI 32 24 3,4 - 4,3
507333 H05Z-K 1X0,5 GRAU, HALOGENFREI 9 4,8 2,1 - 2,6
507334 H05Z-K 1X0,5 VIOLETT, HALOGENFREI 9 4,8 2,1 - 2,6
507389 H07Z-K 1X2,5 ORANGE, HALOGENFREI 32 24 3,4 - 4,3
507402 H07Z-K 1X4 GELB, HALOGENFREI 46 38 3,9 - 4,9
507595 H05Z-K 1X0,75 ORANGE, HALOGENFREI 11 7,2 2,2 - 2,8
